2500g臭氧机wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

氧气源2.5kg/h臭氧发生器系统wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

报价方案wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

一、 项目方案总述wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

1.1 概述wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

1.1.1 本方案为1套2.5KG氧气源臭氧发生器整套系统。wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

1.1.2 本项目由臭氧发生器、气源处理系统、闭路循环冷却水系统、控制系统、布气混合系wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

统（选配）等组成。臭氧发生器系统包含1台氧气源2.5kg/h臭氧发生器与其配套的自控、仪表阀门。广州佳环电器科技有限公司作为专业的臭氧设备供应商，提供稳定可靠的臭wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

氧制备系统及外围配套产品，并提供技术与工艺支持。wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

1.1.3 本方案规定了臭氧发生成套设备的设计、制造、供货、安装及调试等方面的技术要求。1.1.4 供方保证提供的产品符合本方案及相关要求，并满足相应的国家及行业标准。wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

1.1.5 方案中未尽事宜，由双方共同协商解决，并以书面形式予以确认。wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

1.2 设计条件wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

1.2.1 外循环冷却水条件wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

压力：克服板换压损（约0.05MPa）即可；温度：≤28℃；浑浊度：≤1度（NTU）；COD：≤50mg/L；悬浮物：≤10mg/L；氯化物含量：≤250mg/L；固体颗粒：无。wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

1.2.2 内部循环冷却水水质条件wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

纯水或除盐水。wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

1.2.3 电源条件wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

臭氧发生成套设备电源条件，380V/3ph/50Hz，三相五线制。wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

1.3 设计方案wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

需方提供的工况参数和要求：根据业主要求规格。wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

供方根据项目设计要求，提供完整的臭氧发生器系统，包括1台氧气源2.5kg/h臭氧发生器， 单套臭氧产量为2.5kg/h，浓度80-120mg/L。臭氧发生器系统由臭氧发生器、控制系统、内循环冷却水系统、气源处理系统，配套布气混合系统（选配）（选配）。wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

运行费用：臭氧系统，冷却系统，气源处理系统总功率95KW/h。。wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

臭氧发生器包括臭氧放电室和臭氧电源装置及冷却水系统；气源系统包括螺杆式空压机、冷冻式干燥机、吸附式干燥机、制氧机、空气过滤器等。wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

详细配置以后续配置清单和技术参数为准。wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

 wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

二、 臭氧系统配置清单及报价wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

注：wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

1、报价有效期：1年，报价含税含运。系统供货周期：15-20个工作日内（可协商）。wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

2、付款方式：合同后预付30%定金，发货前70%。wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

3、配置用备注厂家或同等配置，更改前与甲方协商确认。wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

4、其他说明：质保期1年；wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

5、安装说明：含整套臭氧系统安装，上门安装。wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

三、 臭氧系统主要技术参数wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

主要设备公用工程消耗参数wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

电源要求： 380V，50Hz，3ph，三相五线制wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

系统电耗：             95 KW/hwg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

配电容量：             150 KV/Awg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

循环冷却水：             3-5 m3/hwg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

冷却水装充量：             0.8-1 吨（需方提供）wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

臭氧总控制柜wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

名 称： 全自动PLC面板控制系统 采用西门子显示集成wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

型 号： YT-026X-2.5KGwg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

臭氧发生器wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

名 称： 2.5kg/h蜂窝式臭氧发生器wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

型 号： 2500A, N=20KWwg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

额定臭氧产量： 2.5kg/hwg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

输入电源： 380V/50Hz/3phwg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

额定功率： 17-20 KWwg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

产量调节范围： 线性调节wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

单位臭氧电耗： 7 KWh/kgO3 @冷却水25℃wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

臭氧浓度： 80-120 mg/L @冷却水25℃wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

臭氧量调节： 10-100 %wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

工作压力： 0.095±0.05 MPAwg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

臭氧进气压力：           0.1-0.4 MPA（G）wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

需用气量：              360 L/minwg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

冷却水量：             3-5 m3/hwg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

气管接口： DN32wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

水管接口： DN40wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

气源条件wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

原料： 富氧源wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

氧气含量： ≥90 %（VOL）wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

气体流量： 21.6 Nm3/hwg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

露点： ≤-40 ℃@1个标准大气压wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

工作压力： 3~5 bar-gwg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

供气温度： ≦30    ℃wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

气体中颗粒尺寸： ≤0.01 μm(无金属成分)wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

含油量： ≤0.01 mg/m3wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

冷却水条件wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

冷却水量：             3-5 m3/hwg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

冷却水压： 2 barwg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

冷却水温： 入口范围5-30℃ 出口温升3-5℃wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

冷却水质： PH值6.5-8 氯含量≤100mg/L 悬浮物≤10mg/L 冷却水质： COD≤50mg/L 浑浊度≤1NTUwg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

空气压缩机wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

制造商： 广州佳环wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

型 号：          GJH-100A-BSwg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

功 率：              45                 KWwg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

空气处理量： 12.6 Nm3/min@7barwg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

工作压力： 8.0 barwg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

外形尺寸： 1800*1100*1490 mmwg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

出口尺寸： G2"wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

噪 声：              76±3 dB(A)wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

重 量：               990 kgwg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

电 源： 380V/50Hz/3phwg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

储气罐wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

制造商： 中山玖亿wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

型 号： V=0.3m³, P=0.8Mpawg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

容  积：  0.3               M³wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

工作压力：  8.0               barwg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

外形尺寸：           φ550*1592           mmwg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

重  量：  75                KGwg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

型 号： V=1.0m³, P=0.8Mpawg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

容 积： 1 M³wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

工作压力： 8.0 barwg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

外形尺寸： Ф800*2180 mmwg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

重  量： 207              KGwg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

材  质：wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

碳钢      wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

冷冻式干燥机wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

制造商： 广州佳环wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

型 号： 75Pwg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

功 率： 1.05 KWwg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

空气处理量： 11 Nm3/min@7barwg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

外形尺寸： 1080*600*1040         mmwg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

重 量： 112 kgwg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

接口尺寸： G2wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

电 源： 220V/50Hz/1phwg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

吸附式干燥机wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

制造商： 广州佳环wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

型 号： 75Pwg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

冷却方式： 无热再生wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

功 率： 1.4 KWwg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

空气处理量： 11 Nm3/min@7barwg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

露 点： -50 ℃@大气压下wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

接口尺寸： G2"wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

外形尺寸： 1040*550*1900 mmwg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

电 源： 220V/50Hz/1phwg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

循环水冷系统wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

冷水机制造商： 威诺wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

冷水机型号： WN-3BN3BNwg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

冷水机电流电压： 380V/50HZwg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

制冷量 /制热量： 8580W/8580Wwg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

冷水机型号： WN-3BN5BNwg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

冷水机电流电压： 380V/50HZwg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

制冷量 /制热量： 14890W/14890Wwg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

水泵制造商： 粤华泵wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

水泵型号： WB200/110D-Pwg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

水泵流量：            60~260              Nm3/hwg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

水泵扬程：            24~15.5              Mwg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

水泵功率：              1.1                KWwg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

水泵接口： G1wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

水箱造商： 广州佳环wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

水箱型号： JH-SX-001wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

水箱容积：            直径φ80*200        CMwg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

冷水机型号： WN-3BN3BNwg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

制氧机wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

制造商： 广州佳环wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

型 号： Q=0.36Nm3/minwg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

制氧量： 21.6 Nm3/hwg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

氧气浓度： 90.0±2 %wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

外形尺寸： 1820*950*2150 mmwg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

 wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

 wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

 wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

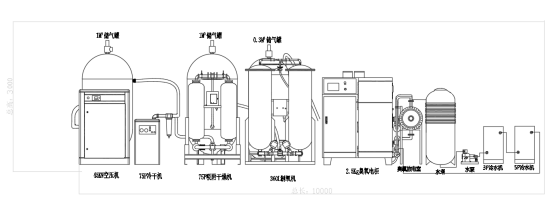

四、系统示意说明仅供参考wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

五、 臭氧系统组成及系统流程wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

5.1 臭氧系统组成wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

臭氧系统主要由臭氧发生器、气源系统、控制系统组成。臭氧发生器包括臭氧发生装置wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

（臭氧放电室）和臭氧电源装置两大部分；气源系统包括空气压缩机、冷冻式干燥机、吸附 式干燥机或制氧机、空气过滤器等；臭氧浓度检测装置等外围设备可根据需方需要配备。wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

5.2 系统流程wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

空气源/富氧源臭氧发生器系统组成示意图如下：wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

空气处理系统由空压机、冷冻式干燥机、吸附式干燥机或制氧机、油水分离器、空气过wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

滤器组成，为臭氧发生器提供合格的气源。空气压缩机采用螺杆式空压机，出气效率高，噪音小，运行费用低。储气罐用于把空气压缩机提供的压缩空气预先储存缓冲，并使其给出的压缩空气压力恒定，气流量恒定，保证下游净化设备的使用条件。冷冻式干燥机是将饱和状wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

况下的压缩空气降温冷凝除水，正常工作条件下可去除压缩空气中约80%的水分，除水量大，wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

能耗低，属于浅度除水，必须有吸干及配合才能满足臭氧放电要求。吸附式干燥机是应用变压吸附原理和无热再生方法对压缩空气进行干燥的一种除湿净化装置，属于深度除水，气源wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

可达到大气露点-50℃左右。过滤器包括主管道过滤、除油过滤、除尘过滤等，保证进入吸附wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

式干燥机的气源含油量小于0.01mg/m3，保证进入臭氧发生器的气源粉尘颗粒度小于1μmwg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

乃至0.01μm。wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

合格的原料气源由减压阀减压，由露点仪在线监测进气露点后经阀门，压力表、温度表wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

现场显示进气压力、温度后进入臭氧放电室。在臭氧放电室内的中频高压电场内，部分氧气变成臭氧，产品气体为臭氧化气体，经压力、温度、流量监测后，入接触池或氧化塔。接触wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

池（或氧化塔）内部布有微孔曝气盘，臭氧气体通过微孔曝气盘投加到水体中。wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

控制系统采用PLC与工业控制级计算机相连接，臭氧发生器采用国际先进的中频放电技术，内部设有CPU核心控制，设计了软启动及软卸载功能，并可平滑线性调节臭氧发生器wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

的投加功率，以达到10%-100%调节臭氧产量，最大限度降低需方的运行成本。wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

臭氧制备间内安装有臭氧泄漏报警仪，当制备间内环境中臭氧泄露超标时，系统根据检测信号来决定输出报警、启动排气风扇或停机。wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

尾气破坏器采用加热催化的方式将臭氧分解，整个尾气破坏器的控制由尾气破坏箱控制。分解后的气体臭氧浓度小于0.16mg/m3，可直接排放到大气中。wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

六、 臭氧系统公用工程条件wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

6.1 气源条件wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

臭氧发生器进气口处，气源满足下列要求：wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

6.2 电源条件wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

臭氧发生器使用380V/3ph/50Hz三相五线制电源，允许电压波动范围±5％，达不到要求需要增加稳压装置。尽量避免与大功率及频繁启动的用电设备共用一路电源。wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

6.3 接地条件wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

由于臭氧发生器为高压放电设备，根据 GB 50169-2006《电气装置安装工程接地装置施wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

工及验收规范》和GB 14050-2008《系统接地的形式及安全技术要求》标准的规定，臭氧发 生器的金属底座和外壳应安全可靠接地，以保证设备和人身安全。wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

因此，需方应在臭氧制备间内预埋接地装置，并接地扁铁引至臭氧发生器接线端子处。wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

6.4 通讯条件wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

如需远程通讯，双方须先行约定通讯协议，供方预留PLC系统与需方控制系统通讯所需的接口，需方提供电缆及通讯接头。wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

6.5 冷却水条件wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

臭氧发生器产生的热量需要释放出来，臭氧发生器冷却系统通过流过放电管外壁的冷却wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

水来实现。任何不锈钢均对氯离子腐蚀相当敏感，特别是氯离子浓度高时需要相当重视：腐wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

蚀的能力受水温和PH值的影响，水温越高PH越低腐蚀越快。wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

需方提供合格冷却水源至板换水口，满足：浑浊度≤1度（NTU），压力≥0.2Mpa，温度 ≤28℃，；wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

6.6 臭氧间环境要求及安装前注意事项wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

（1）臭氧发生器及配套设备出厂时是完整设备，未经我公司许可任何人、单位不得随意wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

拆卸设备配件、仪表阀门及管路等附件。必须保持设备的完整性。供方调试人员发现安装施wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

工方存在以上现象时，要求安装施工方无条件复原设备，否则不予进行设备调试。wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

（2）设备间应远离尘源、腐蚀性物质源；远离高温、潮湿环境；远离振动源；房间通风wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

采光良好。房间高度应满足设备安装维修需要。房间温度 5-30℃左右，湿度<85%，避免机房内的温度过高是设备正常运行的可靠保障。设备间内禁止使用爆炸性物质、易燃气体、腐wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

蚀性气体及有机溶剂。wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

（3）地面坚固、平整，不易起灰尘。四壁应抹平，顶部应坚固，不得漏雨、落灰。地面最好有排水沟或排水地漏。wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

（4）设备就位时应按照平面布置图位置摆放、找平找正。要求横向水平度不大于1mm/m，wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

纵向水平度不大于1mm/m。水平度用水平尺找正。设备找水平可使用金属垫片调整。wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

（5）设备包装在就位安装时暂不拆除。除包装底座、设备接口处包装外，其余部分包装wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

应待安装结束开始调试前拆除。避免就位安装时损伤设备外表面。wg5臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】
