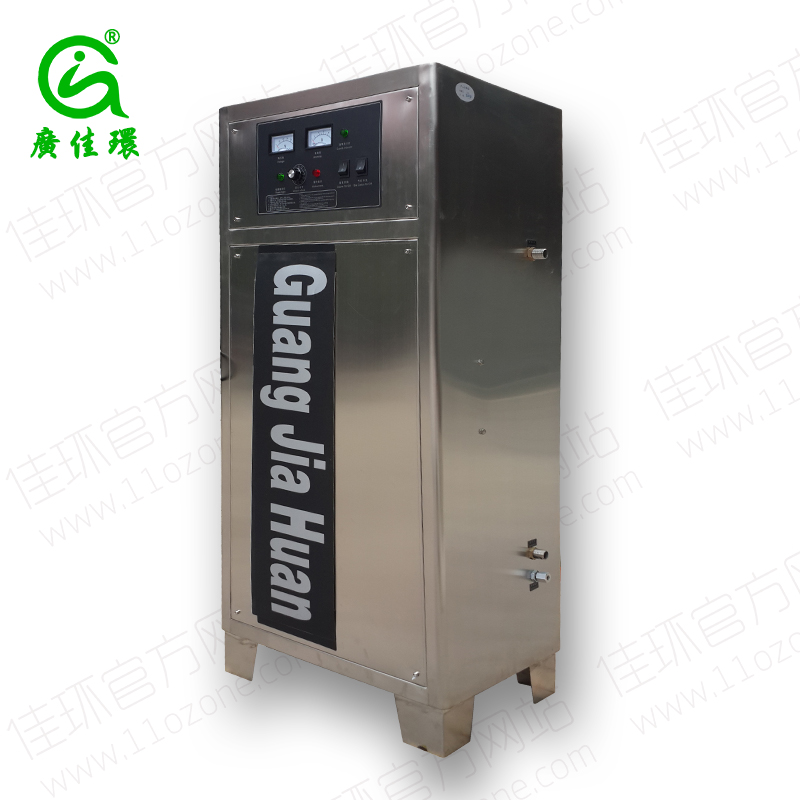

众所周知,臭氧发生器在预防食品、药品、化妆品等健康产品腐败变质方面,臭氧具有十分重要的作用,可显著延长食品保质期。据专业开发发生器的广州佳环电器科技有限公司介绍,臭氧之所以能够延长食品保质期,主要是因为臭氧具有高效的杀菌消毒作用。
除杀菌作用之外,臭氧还有消除室内外臭味、分解有害物质、处理污水、漂白等作用。虽然臭氧已用于生产和生活中很长时间,但很多人还不清楚臭氧是如何从臭氧发生器中产生的,对臭氧发生器的电路结构也不清楚。
一、臭氧的发生原理
臭氧是一种强氧化剂,通过高压电离(或电解、化学、光化学反应)而获得,其产生过程是将空气中的部分氧气分解为氧原子,这些氧原子再和氧分子聚合成臭氧。
臭氧的性质极不稳定,生产之后会快速分解,所以,臭氧只能现产现用。产生臭氧的设备叫臭氧发生器。按臭氧产生的方式不同,臭氧发生器主要分为三种:高压放电式臭氧发生器、电解式臭氧发生器、紫外线照射式臭氧发生器。
二、臭氧发生器的电路结构
臭氧发生器电路由三极管VT1、VT2与电感线圈L1-13、脉冲变压器T、限流电阻器R1、充电电容器C3,双向触发二极管叨5等组成推挽振荡电路;滤波电感线圈L0,整流二极管VD1与滤波电容器C1、C2等组成半波整流滤波电路。接通电源,交流220V电压经LO滤波,VD1整流后,在C1两端产生十280V左右的电压,供给推挽振荡电路。 在开机瞬间,VT1导通。由于C3的充电作用,双向触发二极管VD5截止。
当C3两端的充电电压升至32V时,VD5被触发而导通,使VT2导通。在VT2导通期间,C3逐渐放电,又使VT2截止。VTl导通后,在脉冲变压器T的作用下,L1、L2上产生正反馈电压,此电压分别加至VTl和VT2的基极,使VTl和VT2交替导通与截止(即VTl导通时,VT2截止;VT2导通时,VTl截止),推挽振荡电路振荡工作。 推挽振荡电路工作后,在脉冲变压器T的二次侧绕组L6上产生脉冲高压,使臭氧发生片VG工作,产生臭氧。
同时,发光二极管VD7也点亮工作。 元器件选择 VTl、VT2选用2SC2653或BU406型硅NPN高反压三极管。要求电流放大系数β>100。VDl一VD4、VD6选用1 N4007型整流二极管;VD5选用DB3型双向触发二极管。 R1一R6全部选用RJ一1/8W型金属膜电阻器。 L0为5mH的磁心电感线圈,可用Φ0.25mm的漆包线在骨架上绕210匝;L1一璐用Φ0.2mm的单心塑铜线在同一磁环上绕制而成,其中L1、L2分别绕3匝,L3绕9匝。脉冲变压器T可使用14in(英寸)黑白电视机行输出变压器改制,改制时用高压包作为L6,在低压包骨架上用Φ0.45mm的漆包线绕168匝作为L4,用Φ0.23mm的漆包线绕4匝作为L5(在最外层绕制)。臭氧发生片VG选用Z二10或Z-15、Z-20等型号。
除臭氧发生片VG外,所有的电子元器件都安装在一块自制的印制电路板上,之后装入大小合适的塑料或木制盒内。在盒面开孔固定发光二极管VD7,接上臭氧发生片VG。只要臭氧发生器元器件良好、接线无误,通电即能工作。
