当然具体的臭氧发生器选择，还是以臭氧实际的水量来选择。佳环200g/h蜂窝式空气源臭氧发生器，400g/500的臭氧发生器gCf臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

gCf臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

泳池泳池总水量200吨 水4--6小时循环，设计每小时水量40T/h    gCf臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

按CT值1.6配40g氧气源臭氧发生器   混合时间取5分钟gCf臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

利用旁流量投加臭氧，旁流量为主管道40*20%=8T/hgCf臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

反应罐容积(m3)=循环水流量(m3/h)×旁流水百分比(%)×反应时间(h)gCf臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

              =40*20%*5/60=0.67立方gCf臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

V=π*r2*hgCf臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

取Φ=800mm  h=1400mmgCf臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

 gCf臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

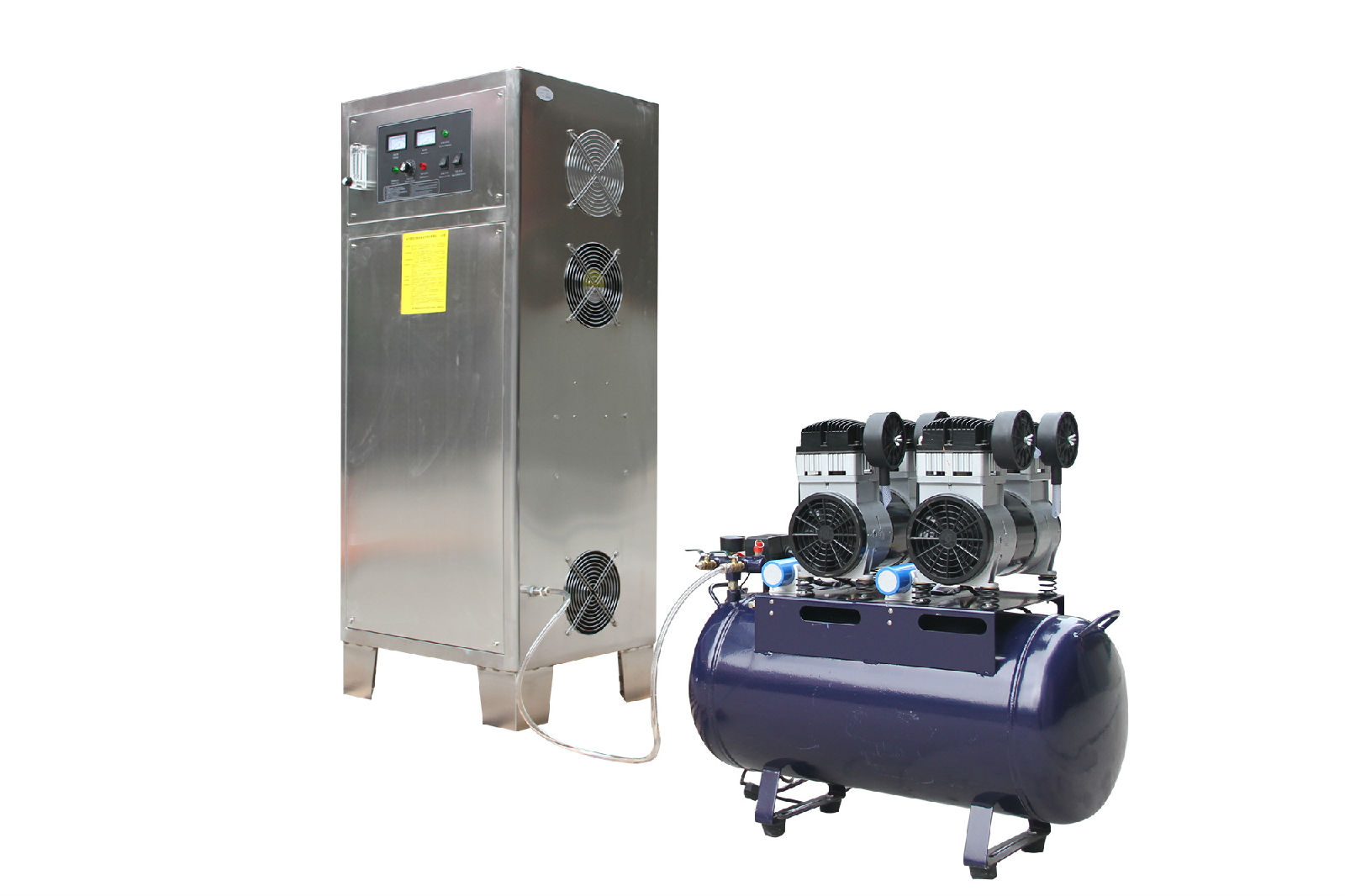

YT-016-40A  40g氧气源臭氧机参数gCf臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

机箱尺寸：55*40*103cmgCf臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

臭氧产量：40g/hgCf臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

输入电压：220V  50HzgCf臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

功率：1100WgCf臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

重量：75.5KGgCf臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

臭氧浓度：70-90mg/LgCf臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

冷却水量：0.3-0.4T/hgCf臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

 gCf臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

 gCf臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

gCf臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

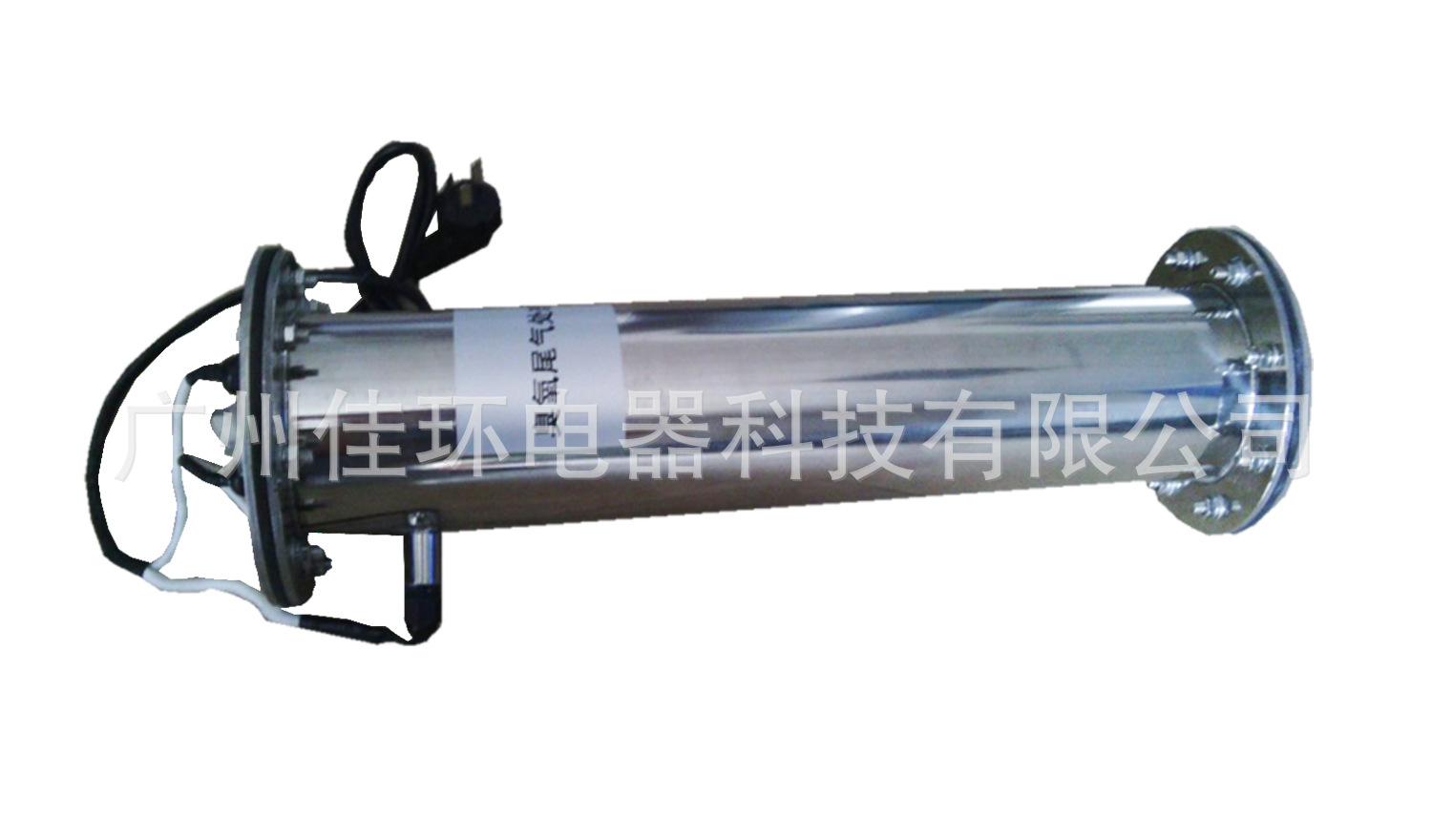

臭氧尾气处理器gCf臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

gCf臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

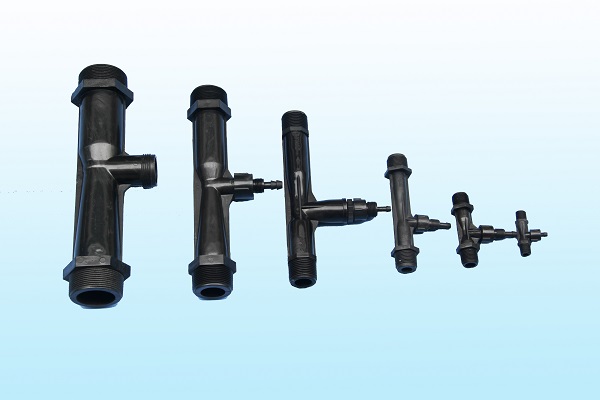

射流器gCf臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

gCf臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

gCf臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

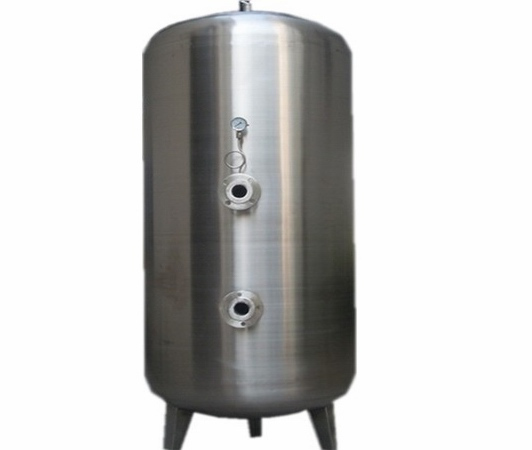

臭氧反应罐 （Φ=800mm  h=1400mm  厚度3mm  304不锈钢 ）gCf臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

gCf臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

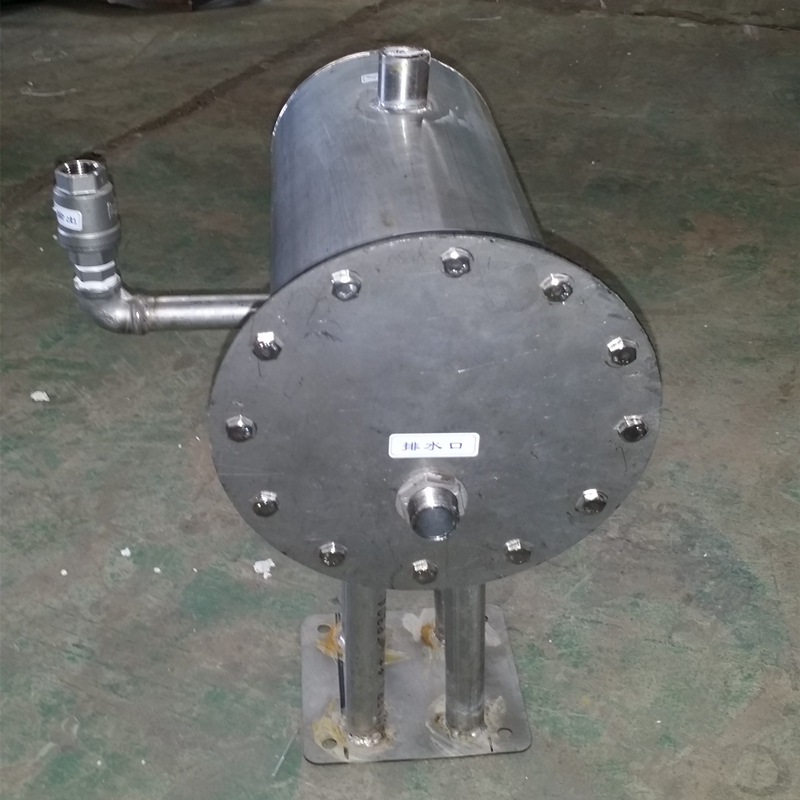

防回水装置gCf臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

 gCf臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

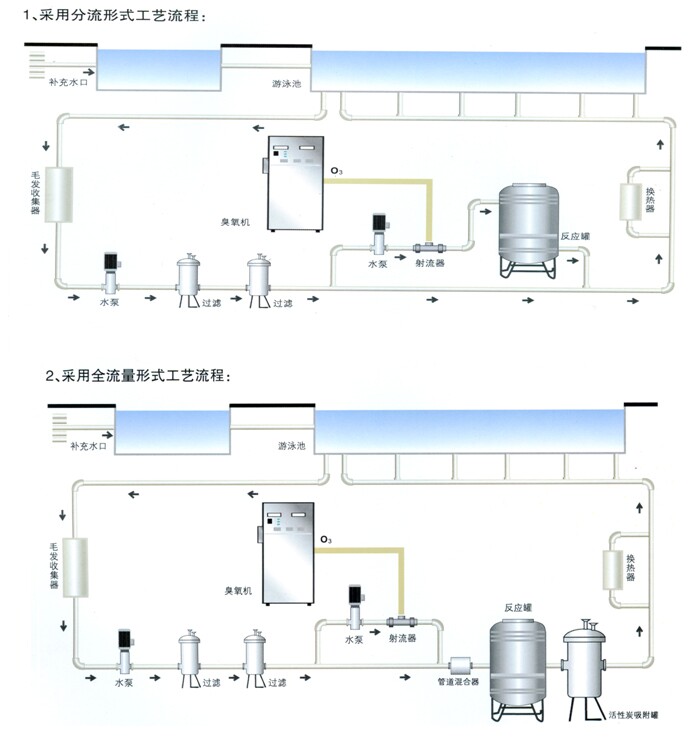

臭氧消毒系统配置：gCf臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

 gCf臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

 gCf臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

臭氧机的选择及投加：gCf臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

        臭氧发生器产气中臭氧浓度越高，水中饱和浓度也越高，溶解臭氧的传质平衡浓度也越高，消毒性能越好。臭氧与水的混合方式一般为增加泵加射流器法混合和气液混合泵方式混和.通常用装在旁流管上的射流器把臭氧导入水中，为了保证射流器的进水压力，在旁流管上安装管道泵加压。射流器后的水和臭氧混合液从上侧进入反应罐充分接触后从下侧出水与游泳池循环水主管相接。旁流管中的水在高臭氧浓度下消毒后再和主管中的水混合并产生氧化反应。商业游泳池水循环周期采用4~6h，旁流管水流量为循环水主管流量的15%～25%，可保证臭氧在进入主管线前有足够的传质效率和足够的接触时间（4-6分）。gCf臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

 gCf臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

按下式计算臭氧发生器的大小：gCf臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

臭氧发生器产量（g/h）= 循环水流量（m3/h）× 臭氧投加浓度（g/m3）。gCf臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

反应罐用来使水中无机和有机污染物被溶解的臭氧氧化并进行消毒杀菌，反应罐上部的排气阀应与臭氧破坏装置连接使在进入大气前除去未溶解的臭氧。gCf臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

 gCf臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

反应罐的容积按下式确定：gCf臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

反应罐容积（m3）= 循环水流量（m3/h）× 旁流水百分比（%）× 反应时间（h）。gCf臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

 gCf臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】

欢迎新老顾客来电垂询（杨生：13802417476），更欢迎新老顾客来我司指导我们的工作（广州市白云区人和镇东华工业区华隆路2号）。gCf臭氧发生器_臭氧消毒机_臭氧水机_制氧机_广州佳环电器【官网】
