河南邦友农业 新增臭氧机技术要求

发布时间:2015-09-20 10:14:02人气:

简介:河南邦友农业新增臭氧机技术要求 根据杏鲍菇生产工艺的技术要求,确保环境控制在技术标准内,需新增臭氧机对生产环节的环境进行消毒,同时将取代原有传统的药物消毒方式。 使

河南邦友农业

新增臭氧机技术要求

    根据杏鲍菇生产工艺的技术要求,确保环境控制在技术标准内,需新增臭氧机对生产环节的环境进行消毒,同时将取代原有传统的药物消毒方式。



使用区域及用途:

净化车间、培养房、出菇房与水处理消毒使用。



计划数量及规格:

净化车间3台(两用一备)、1#线培养房2台、1#线出菇房2台、2#线培养房2台、2#线出菇房2台、水处理1台,共计12台。另外,净化车间原有两台分别为200g100g各一台,总共需新增10台,其中水处理可后期安排则9台。

净化车间的实际空间约为(63*19.5*3.5m4300m3,最大菌包量为10万袋,约3万袋菌种,总计13万袋,需设计2200g/H臭氧机,因考虑净化车间的特殊性,增加1台作为备用,实际设计3200g/H臭氧机,同时与就近的培养房和出菇房消毒管路并联,必要时可对库房作为应急使用,同时也能将其他臭氧机作为备用,相互兼顾。

2#线培养房总空间约为(36*14*12*5+2*12*7*5=30240+84031080m3,总容量为171万袋,根据库房布局及空间、容量,需要2200g/H臭氧机分布在库房居中位置。(平均每天清库1间,入库1间,35天周转).

2#线出菇房总空间约为(70*12*7*529400m3,总容量为89万袋,根据库房布局及空间、容量,需要2200g/H臭氧机分布在库房居中位置。(平均每天清库3.5间,入库3.5间,19天周转)。

1#线培养房总空间约为30000m3(不统一,48*12*11*4.7),总容量为160万袋,根据库房布局及空间、容量,需要2200g/H臭氧机分布库房居中位置。(平均每天清库1间,入库1间,35天周转)。

1#线出菇房总空间约为(74*12*7*4.528000m3,总容量为88万袋(原78万袋,改建后增加10万),根据库房布局及空间、容量,需要2200g/H臭氧机分布在库房居中位置。(平均每天清库4间,入库4间,19天周转)。

出菇房和培养房的臭氧机就近的设计并联管路,相互兼顾。

    水处理1200g/H臭氧机消毒。

    1#线培养和出菇分两段,各集中安装两台并联,分别控制培养和出菇房。

2#线培养和出菇分两段,各集中安装两台并联,分别控制培养和出菇房。

1#线净化车间集中安装三台并联,同时并入就近的系统备用。

1#线水处理安装延后。

臭氧气源共用:

1#线培养和出菇。4台共用气源一套。

2#线培养和出菇。4台共用气源一套。

1#线净化车间。3台共用气源一套。







产品配置及介绍

1、臭氧发生器技术参数及报价(见表)

2、臭氧发生器设计和检验标准

CJ/T322-2010      中华人民共和国城镇建设行业标准《水处理用臭氧发生器》

GB150             钢制压力容器

GB 3095-1996      环境空气质量标准

GB 4208           外壳防护等级(IP 代码)

GB/T 6682-2008    分析实验室用水规格和试验方法

GB 7521.1-2005    低压成套开关设备和控制设备 第 1 部分:型式试验和部分型式试验

                  成套设备

GB/T13384         机电产品包装通用技术条件

GB 14050          系统接地的型式及安全技术要求

GB 19517          国家电气设备安全技术规范

DIN EN60204        设备的电器装备(一般要求)

DIN EN60034        旋转电机(测定和操作状态)

GB4942.1-85       电机外壳防护

CD/T5226.1-1996   工业机械电气设备第一部分:通用技术条件

3系统总体说明

   1.臭氧发生器由1台臭氧放电室焊接臭氧专用中频高压电源以及控制系统组成。
   2.臭氧放电室是安装臭氧发生单元的装置。臭氧发生单元是组成产生臭氧的最基本元件,包括电极和介质管。电极是与具有不同电导率的媒质形成导电交接面的导电部分,在臭氧发生单元中系指分布高压电场的导电体;介质管是基本电磁场性能受电场作用而极化的物质所构成的零、部件,在臭氧发生单元中系指位于两电极间,造成稳定的辉光放电的绝缘。
   3.我公司的臭氧放电室:外电极系不锈钢制造,臭氧发生单元呈蜂窝状排布,采用非玻璃放电体——高压电极和介质管为一体化结构,在高压电极表面烧结搪瓷介电层。每个臭氧发生单元带有独立的高压熔断器,保证了放电室整体正常、可靠、有效的工作。
   4.臭氧电源是将输入工频电源转化为中频高压电源的装置,也称为“供电单元”,使臭氧发生装置内形成高压电场。臭氧电源装置主要包括整流逆变电路、电抗器、高压变压器、控制装置及显示操作盘等。整流逆变电路将供电电源转换成辉光放电所要求的中、高频交流电源,经过高压变压器升压后,中频高压电源输送到臭氧发生装置。

   5.电源控制装置设计为单片机,采用CPU实行数字控制,设置自动软启动功能,臭氧电源装置按设定程序自动启动及关断。臭氧电源装置设置多重保护装置保证整机的可靠性和稳定性,并设计了用于整体保护的保护电路或安全回路。
  6.臭氧发生器采用水冷却,通过满足质量要求的足量的冷却水有效地带走电晕放电时放出的热量,冷却水可循环使用并通过外部工艺降温。
  7.发生器产量可根据用户实际需要进行调整,并具有多重保护功能,防止意外情况下,对发生器造成损坏。



技术要求以及设计:

   冷却水:可用自来水,水压0.2MPa、供水量0.3t/h、配管4分、冷却水进水口安装4分内牙电磁阀,冷却水装有温控水温超过45℃设备自动停机保护。

电 源:供电为220V电源,每台的运行负载50KW,便于电缆线及控制柜的选型,单台独立运行,臭氧供气管路为多台就近并联,提供管路大小要求及管路穿孔规格,管路布局规范。



空压气:安装减压阀可调节气压,空压机气体经过----过滤器---冷干机---过滤器--储气罐。空压气考虑设计臭氧机内部自带小型空压机并过滤,单独专用供气,同时可以设计两台或三台共用一台内部自带的空压气。提供空压气需求气量,气压大小及管路配置情况,确认出气臭氧浓度或臭氧空气浓度比例,配合检测实际臭氧发生量与铭牌发生量差异。提供标准消毒的臭氧浓度及对应的空间需要开机运行的时间与使用规范。安装运行使用后提供室内各空间臭氧浓度的检测结果以及出气口的臭氧浓度的检测数据,半年后再测试一次。

控制系统:每台臭氧机单独控制电箱,设计单独定时系统以及手动开关,选时控开关必须是20次以上规格型号,带有循环模式、强制开/关、自动、倒计时等模式,可设定任意时间、星期等,可选常新牌CX-TGK01或质量更好品牌

电磁阀控制进气进水:

设计内置电磁阀控制空压气进气以及冷却水进水,水电气手动阀门保持常开,但停机时不通电不通气不通水,只有主机运行时才通气进水,避免不运行时空压气沿着管路泄露和水流出,减少浪费水源和气源。所有接头阀门管件均做不锈钢材质,接管牢固不漏气不漏水,必须耐臭氧腐蚀,管路及线路等同样耐臭氧腐蚀。

故障报警及保护:

必须设计各类常见故障报警及对应指示灯闪烁并有蜂鸣声报警,同时故障报警后进行停机保护。设计漏电保护、过载保护、过热保护、过压保护、缺相保护等,控制电箱等配置的电子元件质量好并匹配设备需求,必须满足正常运行。具体说明臭氧机正常使用环境的要求情况。设备上要求显示电压大小、电流大小、空压气压力大小、水流量、气流量等便于观察,有运行指示灯。

其他要求:

提供产品检验报告与合格证书,提供操作说明书及安装维护指导,提供设备常见故障维修排除培训以及注意事项,一年内不低于两次免费上门检修维护及培训,配齐易损件及主板配件,提供零配件规格型号数量的清单,电元气控制图,安装示意图等。

底部平面结实坚固耐用,外观美观大方,底部安装不锈钢一体托盘。设备安装平稳,放置地面时需要基础或结构支撑。设备考虑设计防水防触电,设备上标示编号对应的控制电箱上同样标示编号,标注对应的区域,各种管路阀门需现场标识并编号对应便于识别(如1#进水管、1#排水管、1#进气口、出气口等)。





5、臭氧系统机组概况、安装条件及注意事项

5.1、室内应有无易燃易爆气体及导电粉尘。禁止安装在氨气易泄露或有发生爆炸危险的危险区域

5.2、室内有220v/50Hz交流电源。

   5.3、环境温度要求:0-33

   5.4、环境适度要求:45

   5.5、放置本机的地面要求平整,注意将设备平稳放在地上或支架上

   5.6、设备安装时保持设备工作环境通风及空气干燥,该空间须安装风扇或空调

臭氧发生器技术参数

序号

货物名称

型号/参数

数量

  品牌

备注

200g/H臭氧系统

HY-018-200A

1

广加环

自主研发生产

1.1



臭氧电柜室

电源控制(单片机,采用CPU实行数字控制,设置自动软启动功能)



1

广加环



自主研发生产

1.2

臭氧放电室

蜂窝石英介电层

1

广加环

自主研发生产

1.3

温度控制仪


1套


内置配套

1.4

压力控制阀


1套


内置配套

1.5

进气电磁阀


1个


内置配套

1.6

进水电磁阀


1个


内置配套

气源主要设备

标配

1

品牌


    空压机1

5.5KW

1

广加环

外置配套

空压机2

7.5KW

2台

广加环

外置配套

冷冻干燥机

      7.5P

3

豪迈尔

外置配套

过滤器

Q级、P级

6

广加环

外置配套

储气罐

容积:0.6m3

3个

佛山隆威

外置配套

2.7

系统安装辅件


1套


配套



系统总体说明

本系统配套产量200g/h的臭氧发生器1台,采用气源,外置无油空压机、泠冻式干燥机、精密过滤器、储气罐等组成。





型号

HY-018

输入电源

220V/50HZ

占地面积

长350*宽150*高175cm

臭氧产量

200g/h

臭氧浓度

15-25mg/L

全套功率

8KW

冷却水量

0.2-1T/h

冷却水温

30°

冷却接口

RC1/2或RC1/4寸

无油空压机

型号

 额定电压(VoItage)

 额定功率        (Power)

 额定压力        (Pressure)

最大排气量(Output)



气缸

   重量     (Weight)

外形尺寸(Dimensions)

无油空压机5.5kw

380V/50HZ

5.5KW

0.7MPa

0.64M3/Min



ø110*2

120KG

1320*550*1200mm

无油空压机7.5kw

380V/50HZ

4KW

0.7MPa

0.9M3/Min



ø110*3

190KG

1320*550*1200mm



储气罐

型号

容量

尺寸

重量

设计压力

进出气口径

设计温度

HY-600L

600L

内径¢650*4mm*2075mm

130KG

0.84Mpa

1寸

150℃

冷冻式干燥机

型号

 额定电压 (VoItage)

 额定功率        (Power)

处理风量

空气出入口径

使用条件极限

压力露点


外形尺寸(Dimensions)



7.5P



220V/50HZ



500W



1M³/Min



1寸

A、入口温度≦78℃

B、周围温度≦38℃

C、空气压力10kg/cm2

(超压力接受特殊订制)(备注:10kg/cm2=1.0mp

2℃~10℃




70*40*68cm

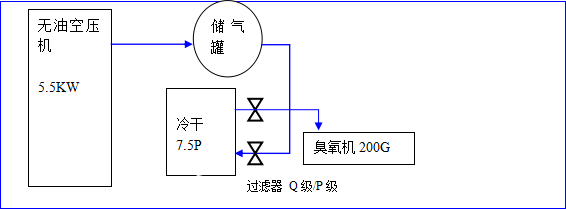

安装示意简图:











                         设备报价


明细

型号

数量

单价

臭氧机HY-018-200A

11台


气源一:5.5KW空压机,7.5P冷干机,两组过滤器,0.6m³储气罐。

1套


气源二:7.5KW空压机,7.5P冷干机,两组过滤器,0.6m³储气罐。

2套


总价


售后服务

1.设备质保期

设备保修期为设备出厂之日起一年保修,终身维护

2.操作、维修人员的培训

免费安排业主方操作、维护人员培训,达到:

①操作人员能熟练操作设备;

②维修人员需掌握设备的日常维护和维修工作。

3.用户走访

在保修期内不少于次;检查设备运行状况,给用户提供合理化建议。

4.故障排除

①接到用户设备出现故障的信息后,当日给用户明确答复;

②接到服务电话后,本市24小时到达现场,省内其他地市48小时到达现场,省外地市在72小时内可到达用户现场,检修设备保证用户正常使用。

5.其他服务

①建立用户电脑档案,有专用软件协助用户进行设备管理;

②定期提醒用户更换易损件,检查设备及注意事项。

6.质量承诺:

①所提供设备满足贵公司使用的要求,在保证设备满足所提供技术文件质量指标的前提下,保证设备的安全性、可靠性、稳定性。

②供方向需方保证:如因设计、制造上的缺陷和材料上的不良而使设备发生故障,供方为需方免费修理并更换新损坏零件,期限为设备出厂之日起一年保修期内。

③在正常的使用情况下,整机设备使用寿命为10年。

④不受设备改型而影响配件的供应,保质期外终生以最优惠的价格为用户提供该设备的配件。在保修期内发生下列情况之一者,不属于免费维修范围:

A、环境过于潮湿或机器结构内部进水而导致产品损失

B、擅自改动产品结构而导致产品损坏

C、因自然灾害或其它不可抗力而导致产品损坏

D、因操作不当导致机器出故障。

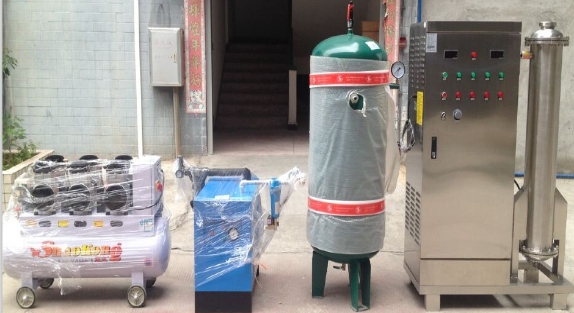

全套系统部分图片:供参考,以实际产品为准!(参考图)

 广州佳环电器科技有限公司,成立于2007年,下设广州臭氧设备研发基地,是一家从事臭氧发生器与制氧机研发、设计、生产和销售的专业化公司。公司品牌‘广加环’已成为臭氧行业的知名品牌,产品远销欧美,市场份额在逐年倍增,产品从小型家用消毒机、制氧机、到工业化生产应用、到重工业公斤级应用,佳环人本着科技兴国,创新兴厂,质量求生存,信誉求发展,客户的要求,是我们需要完成的最低标准!

    公司生产的系列产品应用范围广,在食品、制药、医疗、水处理、环保、化学氧化与合成等几十个领域有着丰富的经验。人性化的设计理念,卓越的性能和完善的服务,使公司产品在臭氧领域处于领先地位。

    佳环人的开拓永无止境,面对市场各种仿照,不断触犯我司各项专利,公司投入巨资进行新类别臭氧发生器的研发,必将成为又一个新的里程碑!
